产品概述：

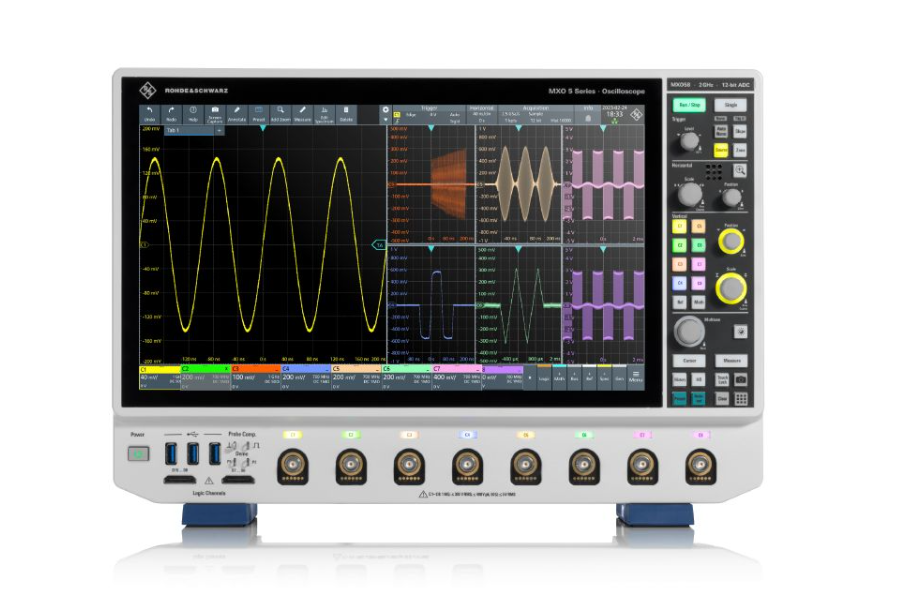

R&S®MXO5系列是新一代高性能示波器，旨在应对更复杂的挑战，加速电子系统的分析与测试。作为行业领先的4通道和8通道示波器，它基于定制的下一代MXO技术，在波形捕获率、垂直分辨率、存储深度和数字触发等方面实现了突破性演进。该系列配备15.6英寸全高清电容触摸屏，运行噪音极低，在提供卓越性能的同时有效降低了功耗。
关键特性:
• 带宽与通道：4通道型号带宽为350 MHz至2 GHz；8通道型号带宽为100 MHz至2 GHz。
• ADC分辨率：12位ADC，在所有采样率下提供高垂直分辨率，HD模式下可达18位。
• 波形捕获率：全球首款>450万次/秒的8通道示波器，多通道总捕获率高达1800万次/秒。
• 存储深度：行业领先的标配存储，每通道500 Mpoints，可选配升级至1 Gpoints。
• 频谱分析：支持高达45,000次/秒的FFT更新率，可同时进行4路独立频谱分析。
• 数字触发：触发灵敏度高达0.0001 div，触发重播时间<21 ns，抖动仅1 ps，支持可调触发迟滞。
功能与优势：
• 更加快速地洞察全局：凭借>450万次/秒的波形捕获率和高达90%的实时信号捕获能力，能快速发现其他示波器难以捕捉的零星和偶发信号异常。同时支持4路FFT频谱分析，加速整体理解。
• 准确查看信号：12位ADC架构和18位HD模式，在所有采样率下提供无妥协的高垂直分辨率。在2 GHz全带宽、1 mV/div设置下噪声低至130 μV，全带宽下可低至500 μV/div垂直缩放，偏移范围高达±5 V，确保信号细节清晰可见。
• 采集时间更长：每通道标配500 Mpoints的业内最深存储深度，可捕获更长时间的信号。标配10,000个分段存储和历史模式，并可选择将内存扩展至1 Gpoints，支持高达100万个分段捕获，便于深入分析。
• 对每个细节进行触发：高精度数字触发系统，具有<21 ns的全球最快触发重播时间，极低的盲区时间确保不丢失关键事件。作为全球首款支持可调触发迟滞的8通道示波器，以及区域触发功能，可精确隔离所需事件。
• 多频谱更新：全球首款支持4个频谱和独立时频域控制的8通道示波器，以高达45,000次/秒的FFT更新率进行快速频谱分析，标准配置即提供行业最佳的频谱功能和区域触发。
型号与参数：
MXO5系列主要根据通道数提供不同的带宽选择。
所有型号均标配12位ADC，5 GSa/s采样率。
主要软硬件配件：
MXO5系列提供丰富的硬件和软件选件以扩展功能。
1. 功能升级与内存选件
• R&S®MXO5-B1：MSO选件，增加16个数字通道（需配合逻辑探头）。
• R&S®MXO5-B6:：任意波形发生器，增加两个集成的100 MHz任意波形发生器通道。
• R&S®MXO5-B110:：内存升级，将最大存储深度从500 Mpoints升级至1 Gpoints/通道，并支持高达100万个分段捕获。
• 带宽升级选件:：后续可升级仪器带宽。
2. 串行总线触发与解码选件
• R&S®MXO5-K510:：低速串行总线 (I2C, SPI, UART/RS-232/422/485, QuadSPI等)。
• R&S®MXO5-K520:：汽车总线 (CAN, CAN-FD, CAN-XL, LIN, SENT)。
• R&S®MXO5-K530:：航空航天总线 (ARINC 429, MIL-1553)。
• R&S®MXO5-K550:：MIPI低速总线 (SPMI, RFFE, I3C)。
• R&S®MXO5-K560:：汽车以太网 (10BASE-T1S, 100BASE-T1)。
• R&S®MXO5-K580：USB 2.0 (LS/FS/HS)。
3. 应用与分析选件
• R&S®MXO5-K31：功率分析，针对电源和功率电子测试的专用分析功能。
• R&S®MXO5-K36：频率响应分析 (FRA)，增加频率响应和阻抗分析功能，可用于分析无源器件和放大器等。
• R&S®MXO5-K37：低压差分信号 (LVDS) 分析。
4. 常用探头选件
罗德与施瓦茨提供全面的探头组合，包括：
• 无源探头：如R&S®RT-ZP05 (500 MHz) 系列。
• 逻辑探头：如R&S®RT-ZL04 (16通道)，用于MSO功能。
• 有源单端/差分探头：如R&S®RT-ZS (有源单端)、R&S®RT-ZD (有源差分) 系列，用于高频信号测量。
• 电流探头：如R&S®RT-ZC 系列。
• 高压探头：如R&S®RT-ZH 系列。
• 电源轨探头：如R&S®RT-ZPR20 (2 GHz)，专门用于电源完整性测量。
• 近场探头：用于EMI调试。
5. 软件与分析平台
• R&S®ScopeStudio：是一款PC端离线软件，可将示波器的分析和显示功能扩展到电脑上，便于远程协作、分析和文档编写。
