产品概述：

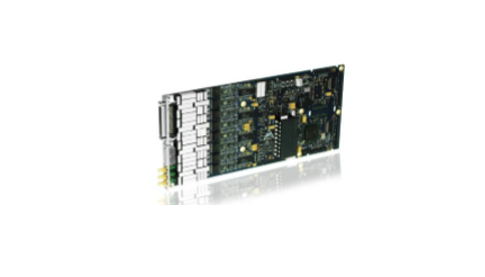

- ProDAQ 3424 是一款 24 位 sigma-delta 模数转换功能卡 ProDAQ 高精度采集卡，它适用于任何 ProDAQ VXI 总线主板或者 LXI 总线主机。ProDAQ 3424 功能卡的增益 是可编程的，范围从 1 到 1000，它给用户提供的电压范围从±10.24mV 到±10.24V。4 级固定的抗混叠模拟输入滤波器允许的采样率范围在 20kHz 到 216kHZ。通过采用板 载数字滤波器和选择抽取阶数可以获得低至 200Hz 输出频率。设置足够高的巴特沃斯 的截止频率使得在通带内允许线性相位响应。
- 内部的FIR 抽取滤波器的参数也可以被选择来确保在通带内具有线性相位响应。 这就使得这种功能卡可以用在时域和频域内。ProDAQ 卡的可编程基准电压选件可以直接切换到可编程增益放大器达到 on-the-fly 动态校准或者自检的目的。一般的增益为 1 的满量程 DC 精确度为 0.01%。
- ProDAQ 3424 功能卡可为IEPE/ICP 传感器提供电源,并提供可访问传感器电子数 据表（TEDS）的接口。这就使得该功能卡十分适用于振动测量。
技术参数：
|
采样 |
|||
|
模数转换器 |
24位Sigma-Delta |
||
|
采样频率 |
20 kHz to 108 kHz (3424-AA, 3424-AB) 20 kHz to 216 kHz (3424-BA, 3424-BB) |
||
|
采样时钟 |
内部（软件可选择0.1Hz分辨率）或外部 |
||
|
过采样 |
32 FS for 80 kHz < FS < 216 kHz 64 FS for 40 kHz < FS < 108 kHz 128 FS for 20 kHz < FS < 54 kHz |
||
|
ADC滤波器的特性 |
通带：0.4535fs ；阻宽：0.5465fs 通带波动： 0.001dB在128倍的过采样 0.003dB在64倍的过采样 0.007dB在32倍的过采样 阻带衰减：120dB ；群时延：63 1/FS |
||
|
抽取 |
软件可选0，10，100 |
||
|
抽取滤波器的特性 |
通带：0.4fs；阻带：0.5fs；通带波动：2.5µdB 阻带衰减：126dB；群时延：40 1/FS |
||
|
输入特性 |
|||
|
通道数 |
8，同步采样 |
||
|
输入类型 |
差分或单端输入（软件可选） |
||
|
耦合方式 |
直流或交流（10µF），软件可选 |
||
|
输入信号范围 |
3424-AA, 3424-BA: ±10.24 V 3424-AB, 3424-BB: ±10.24 V to ±10.24 mV (步长 1,2, 5） |
||
|
ICP电流驱动 |
4.7mA |
||
|
增益设置 |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 |
||
|
模拟输入滤波器 |
4-pole 巴特沃斯滤波器 |
||
|
输入阻抗 |
10 MΩ（直流和交流耦合） |
||
|
支持TEDS |
符合IEEE 1451.4 |
||
|
最大输入电压 |
±35V直流 |
||
|
直流精度（校准） |
± (54 + 1000/Gain) µV 典型值 ± (90 + 1300/Gain) µV 最大值 |
||
|
信噪比 |
典型值103 dB ，最小>100 dB |
||
|
信噪失真比 |
典型值93dB，最小>90dB |
||
|
总谐波失真 |
<0.002% |
||
|
无杂散动态范围（SFDR） |
>95dB |
||
|
交叉通道相位匹配 |
功能卡 |
主板 |
主机 |
|
50...2kHz |
<0.01 |
<0.02 |
<0.03 |
|
1kHz...20kHz |
<0.1 |
<0.2 |
<0.3 |
|
20kHz...108Hz |
<0.4 |
<0.8 |
<1.5 |
|
物理特性 |
|||
|
尺寸规格 |
235x106mm |
||
|
重量 |
210g |
||
|
电源要求 |
|||
|
功耗 |
最大20W |
||
