产品概述：

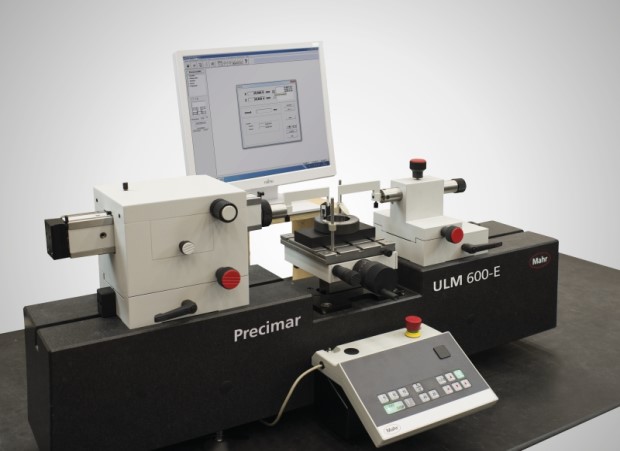

通用长度测量仪。带水平基床的 ULM-E 比较仪（高度同质、坚硬花岗石）
X 轴测量系统：Heidenhain 增量式，长度测量系统，长度 100 mm
Z 轴测量系统：RENISHAW 增量式，长度测量系统，长度 80 mm
功能特点：
-
· 高测量精度
-
· 100% 符合 Ernst Abbe 比较仪原则
-
· 手动操作测量轴
-
· 配有平滑手动定位测量元素的空气轴承以及逆轴承（非 ULM 300-E）
-
· 载物台高度可通过按钮调整（以及定位预定义的增量）
-
· 使用 2 或 3 个传感器在线测量温度
-
· 计算机辅助校正系统误差 (CAA)
-
· 计算机辅助仪零点稳定
-
· 计算机辅助校正温度和测量力影响
-
· 在整个测量轴设置范围内稳定的测量能力
-
· 大载物台带 Z 方向引导，负载 25 kg
-
· 静态和动态采用测量值自动反转点检测
-
· 自动 Z 定位支持的内螺纹测量
-
· 应用范围高度灵活
-
· Mahr 828 WIN 测量和评估软件在 MS Windows 下运行
- · 可选使用测量轴扩展
技术参数：
| ULM 300-E | ULM 600-E | ULM 1000-E | ULM 1500-E | |
| 设备尺寸 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
1080 / 1500 / 2000 x 380 x 480 ULM 300-E: 685 x 280 x 480 |
| 外测量的测量范围 [mm] | 0 至 305 | 0 至 640 | 0 至 1060 | 0 至 1560 |
| 内测量的测量范围 [mm] | 0.5 至 150 | 0.5 至 485 | 0.5 至 905 | 0.5 至 1405 |
| 直接测量范围 [mm] | 100 | 100 | 100 | 100 |
| 测量不确定性 MPEE1 (L in mm) [µm] | ≤ (0.09+L/2000) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
≤ (0.09+L/2000) or ≤ (0.3+L/1500) |
| 测量力 [N] | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 | 0.2 ; 1.0 - 4.5 ; 11 |
| 可重复性 [µm] | ≤ 0.05 | ≤ 0.05 或 0.1 | ≤ 0.05 或 0.1 | ≤ 0.05 或 0.1 |
| 设备长度 [mm] | 685 | 1080 | 1500 | 2000 |
| 质量 [kg] | 110 | 160 | 215 | 280 |
典型应用：
可用于校准下列表或设备
-
平面塞规和环规
-
校正环规
-
卡规
-
球形量块和内径测微计
-
量块
-
螺纹规
-
圆锥螺纹规
-
齿轮量规
-
锥度规
-
度盘式指示器
-
杠杆比较仪
-
2 点内径规
-
外径测微计
-
2 点内部测微计
