产品概述：

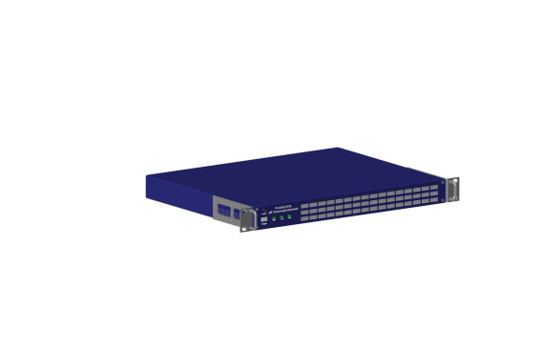

ProDAQ 6150是一款高精度LXI热电偶测试设备,可提供16/32/48路测试通道。可支持所有常用的热电偶类型，如J,E,N,K,T,R,S,B，同时也可通过可编程转换器支持用户自定义类型。每通道间及通道与机箱间绝缘。
模拟输入:ProDAQ采用24位Sigma-Delta ADCs以提供可以保证的测试精度，每通道独立的ADC可实现同步测量。采样频率可设为5S/s至500S/s。内置了每通道独立的EMI滤波器以降低可能出现的高频干扰，当采样率为20S/s或以下时50/60Hz的工频干扰将被自动去除。
保证测试精度的一个重要环节即CJC冷端补偿。ProDAQ 6150为每个通道配置了独立的冷端补偿传感器并实现了0.1℃的冷端补偿精度。每个通道都配备了断偶检测功能，一旦发生断偶可通过软件和前面板LED灯报警。
技术参数：
|
输入通道 |
16,32,48 |
断偶检测/指示 |
是，每通道独立 |
|
绝缘度 |
300V(通道间，通道对地) |
控制接口 |
以太网，LXI可编程接口 |
|
ADC分别率 |
24位 |
环境温度 |
0°C to +50°C (工作)；-40°C to +70°C (存储) |
|
ADC采样率 |
5至500采样每秒 |
环境湿度 |
10% - 90% (无冷凝) |
|
EMI滤波器 |
是，每通道独立 |
供电 |
90-264V AC,43-63Hz |
|
输入通道保护 |
是 |
功耗 |
最大70W |
|
输入类型 |
J,E,N,K,T,R,S,B,自定义 |
尺寸 |
19”,1U,可盘装 |
|
冷端补偿 |
每通道独立，精度0.1℃ |
|
|
精度
|
热电偶类型 |
温度范围 ℃ |
400℃时典型测试精度(已包含CJC误差) ℃ |
|
J |
0 – 750 |
0.17 |
|
K |
-200 – 1250 |
0.19 |
|
T |
-250 – 350 |
0.16 |
|
E |
-200 – 900 |
0.15 |
|
S |
0 – 1450 |
0.20 |
|
R |
0 – 1450 |
0.20 |
|
B |
0 – 1700 |
0.23 |
|
N |
-270 - 1300 |
0.20 |
