产品概述：

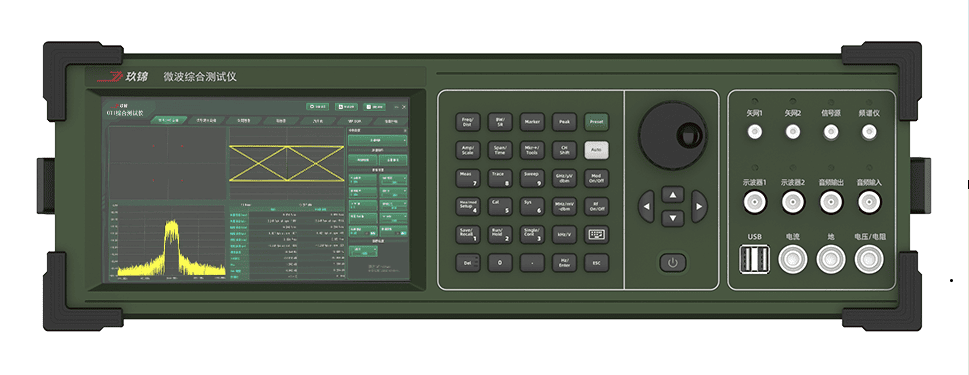

玖锦MCT2000A微波综合测试仪，是一款集成宽带矢量信号分析仪、大带宽矢量信号发生器、高端矢量网络分析仪、大带宽示波器和万用表及音频分析仪等模块化仪器仪表的高端小型化、通用化测试设备，覆盖高达40 GHz的频率范围，将多种仪器的能力融合于单台设备中，极大简化了射频微波系统与模块的测试流程。
性能指标：
• 矢量信号分析频率范围：9 kHz~40 GHz
• 矢量信号分析带宽：300 MHz
• 实时频谱分析带宽：160 MHz
• 矢量信号生成频率范围：500 kHz~40 GHz
• 矢量信号调制带宽：300 MHz（可扩展1 GHz）
• 矢量网络分析频率范围：10 MHz~40 GHz
• 示波器采样率5.2 GSps，带宽1.5 GHz
• 音频发生与分析：200 kSps，24 bit分辨率，10 Hz~100 kHz信号分析与生成
主要功能：
• 通用频谱分析（GPSA）：
通用频谱分析通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量；通过6条迹线、12个标记展示2 Hz~110 GHz频率范围的测量结果；迹线、标记支持多种数学运算功能以满足不同测试场景的测量要求。
• 矢量信号分析（VSA）：
矢量信号分析主要完成对信号的频域、调制域和码域分析；可对PSK、FSK、QAM等多种数字调制信号提供灵活的调制分析，可以提供IQ波形、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。
• 模拟信号分析（ASA）：
模拟信号分析提供调幅、调频或调相三种测量以完成模拟调制信号的解调分析；可以同时显示解调信号的频谱和时域波形，完成对调制信号的调制深度、调频偏差、调制相偏、载波频率误差、信纳比、总谐波失真、载波功率等参数测量。
• 噪声系数测量（NFM）：
噪声系数是射频元器件、电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。噪声系数测量通过外接噪声源，采用Y因子法完成放大器、下变频器、上变频器等被测件的噪声系数测量。
• 脉冲测量（PLM）：
脉冲模式提供了信号频域、时域和调制域特性测试。脉冲模式可支持多达20余种脉冲参数自动测量分析：如解调、顶降、过冲、纹波、时间、幅度、频率、相位、调频最佳拟合参数等参数，且支持选定脉冲进行脉内频率、功率电平和相位特性、频域的具体细节分析，支持脉冲趋势和直方图显示累积数据的统计结果。支持四种视图（基本视图、频率视图、表格视图、散点图）和多窗口显示方式，用户可通过触摸任意窗口设置相应菜单控件进行操作测量。
• 瞬态信号测量（TSA）：
瞬态分析通常用于分析在时间或频率上出现短暂或迅速变化的信号，如线性调频信号、跳频信号等信号。可直观便捷的分析具有大带宽的时变和频变信号。并且具有丰富的结果显示，可以显示频谱、瀑布图、时频图、统计表、直方图、趋势线等测量结果。
• NR 5G信号解调测量（5G NR）：
5G NR调制分析测量用于根据3GPP规范测试E~UTRA基站和用户设备的传输信号质量。自动解调测量矢量误差幅度（EVM）率误差、时间对齐误差、载波泄露、带内发射功率、均衡器平坦度等。
