产品概述：

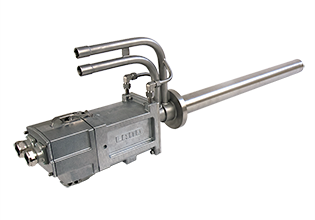

NIR-Borescope-640（NIR-B-640）可在 600 至 2000°C（1112 至 3632°F）的温度范围内进行测量，并提供高分辨率的热图像和实时、连续、高精度的温度读数。它采用新的宽动态范围成像技术，可在整个宽温度范围内提供高精度的温度读数，并准确、连续地绘制熔炉和原料的温度曲线。
NIR-B-640 采用先进的近红外光谱滤波技术，可穿透炉内气体提供清晰视图，可在熔炉的整个使用寿命内采集、存储并显示高精度的温度测量点数据。先进的近红外光谱滤波系统可穿透炉内气体提供清晰视图，并在熔炉的整个使用寿命内采集、存储并显示高精度的温度测量点数据。
当与可分析一大段时间内的数据趋势的图像和数据处理软件结合使用时，NIR-B-640 是水泥窑和旋风炉、加热炉、连续铸造（1 区）、热处理和退火炉的理想选择。NIR-B-640 是 AMETEK Land 的一个热成像解决方案，可延长熔炉寿命、优化产量、减少能耗并提高炉料温度。
功能特点：
宽测量范围
NIR-B-640 采用 AMETEK Land 的宽动态范围成像技术，可以在一帧或一张图像中准确测量“冷”和“热”区域。这样可以监控整个过程，而无需在运行期间切换到不同的温度范围。
多视图区域
高分辨率图像与广角视野（90°）相结合，可同时对通道中的多个区域进行成像和测量。通过先进的数字通信，可以在位于安全区的控制室内实时查看图像和数据。
成像软件
熔炉性能可以通过 IMAGEPro 热成像软件包来监控和优化。通过实时校正，可轻松识别冷热区域并发现加热不均匀。
技术参数：
|
测量范围： |
600 - 2000 °C / 1112 - 3632 °F |
|
像素分辨率： |
640 x 480 |
|
光谱响应： |
1 μm |
|
帧速率： |
7.5 fps（全帧模式） |
|
探测器： |
FPA - 半导体 |
|
光学（HFOV x VFOV)： |
90° x 67.5° |
|
光学（IFOV）： |
2.4 毫弧度（90°） |
|
对焦范围： |
1 m 至无限大 |
|
探针直径： |
Ø 61mm / Ø 2.4” |
|
探针长度： |
305、610 或 915 mm（12”、24”或 36”） |
|
附件： |
可选择 3”ANSI 150 RF 法兰和垫圈或带有 12”立管的 PN16 DN80 法兰和垫圈 |
|
保护窗口： |
蓝宝石 |
|
精度： |
读数的 1％（K） |
|
重复性： |
1 K |
|
尺寸： |
254 x 560 x 810 mm*（* 或 1120 或 1420 mm）；10 x 22 x 32 英寸**（** 或 44 或 56 英寸） |
|
额定功率： |
21.6 - 26.4 V dc，0.6 A |
|
重量： |
< 25 kg（609 mm/24 英寸版本） |
|
防护等级： |
IP65 |
|
摄像机供应源 |
|
|
接口： |
通过百兆以太网的数字数据（M12、8 引脚） |
|
服务 : |
水、仪表空气、电源输入，位于外壳后部 |
|
电源单元（PSU）和终端以太网盒 |
|
|
组件： |
电源（PSU）/以太网通信盒（ECB） |
|
FCB - 防护等级： |
IP65 |
|
尺寸： |
174 x 93 x 56 mm / 6.5 x 3.6 x 2.2 英寸（PSU） / 230 x 200 x 115 mm / 9.1 x 7.9 x 4.5 英寸（ECB） |
|
重量 : |
1.2 kg / 2.5 磅（PSU） / 0.8 kg / 1.7 磅（ECB） |
|
接口： |
可选的光纤数据接口 |
|
图像处理 |
|
|
软件： |
IMAGEViewer 和 IMAGEPro 高级图像处理和控制软件 |
|
工作站： |
PC 工作站（可选） |
|
接口： |
开放数据接口，Modbus TCP，Moxa I/O 单元 |
|
配件 |
|
|
可选配件： |
电源、电缆、水冷/净化安装座和管道、软件、工作站、自动缩回系统 |
