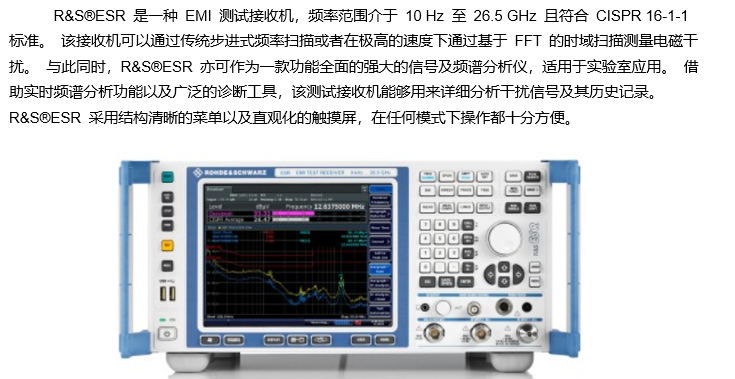

产品概述：

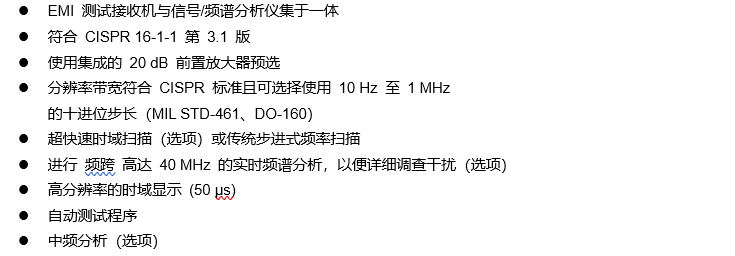

产品特点：
技术参数：
|
频率 |
||
|
频率范围 |
R&S®ESR3 |
9 kHz 至 3.6 GHz |
|
R&S®ESR3 （带 R&S®ESR-B29 选件） |
10 Hz 至 3.6 GHz |
|
|
R&S®ESR7 |
9 kHz 至 7 GHz |
|
|
R&S®ESR7 （带 R&S®ESR-B29 选件） |
10 Hz 至 7 GHz |
|
|
R&S®ESR26 |
9 kHz 至 26.5 GHz |
|
|
R&S®ESR26 （带 R&S®ESR-B29 选件） |
10 Hz 至 26.5 GHz |
|
|
电平 |
||
|
最大射频电平（连续波） |
射频衰减 ≥ 10 dB； |
30 dBm (= 1 W) |
|
最大脉冲电压 |
射频衰减 ≥ 10 dB |
|
|
最大脉冲能量 |
射频衰减 ≥ 10 dB； 10 μs |
|
|
1 dB 压缩 |
射频衰减 0 dB； 关闭射频前置放大器以及预选 |
+3 dBm，标称值 |
|
中频及分辨率带宽 |
||
|
|
分析仪模式（频跨 ≥ 10 Hz）以及 |
10 Hz 至 10 MHz (–3 dB)，在 1/2/3/5/10 步长中 |
|
|
分析仪以及接收机模式 |
200 Hz、9 kHz、120 kHz (–6 dB)、 |
|
|
带 R&S®ESR-B29 选件（在分析仪以及接收机模式下） |
增加 10 Hz 至 100 kHz |
|
预选 |
在分析仪模式下可关闭 |
16 个固定滤波器 |
|
前置放大器 |
可开启/关闭 |
1 kHz 至 26.5 GHz |
|
测量时间 |
分析仪模式（扫描时间） |
频跨 = 0 Hz： 1 μs 至 16 000 s |
|
频率步长 |
接收机模式（步进式频率扫描） |
最低 1 Hz |
|
检波器 |
接收机模式 |
最高峰值、最低峰值、准峰值、均方根值、平均值、 |
|
显示平均噪声电平 (DANL) |
接收机模式，标称值，平均值检波器 (AV)，射频衰减 0 dB，端接 50 Ω |
|
