产品概述：

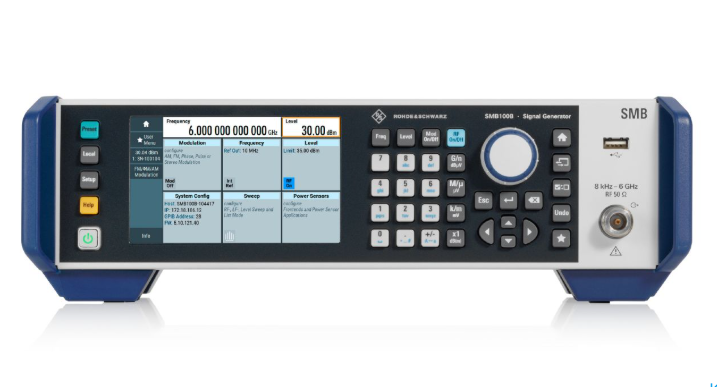

R&S SMB100B模拟信号发生器在小尺寸设计中集成了卓越的性能与多功能性，是紧凑尺寸下性能与易用性的完美结合。。其优异的频谱纯度和极高的输出功率，结合全面的特性与极为简便的操作方式，构成了R&S SMB100B的鲜明特点。R&S SMB100C模拟射频信号发生器(3/419英寸宽度)的频率范围为8kHz至1、3和6GHz，R&S SMB100D模拟微波信号发生器(19英寸宽度)的频率范围则为8kHz至12.75、20、31.8和40GHz，借助R&S SZM频率倍增器，可将频率范围扩展至50GHz至170GHz。
关键特性：
• 频率范围从8kHz到1、3、6,12.75,20,31.8和40 GHz。通过R&SSZM频率倍增器，频率扩展范围从50GHz到170GHz。
• 卓越的单边带(SSB)相位噪声，测量值为-112dBc，在10GHz处且偏移量为20kHz。
• 宽带噪声极低，有时低于-145dBc(实测)。
• 最高输出功率:1GHz时34dBm，20GHz时25dBm，40GHz时19dBm(全部为实测值)。
• R&S SMB100B射频信号发生器(1/3/6GHz)的紧凑外形尺寸为2HU和3/419"宽度，R&S SMB100B微波信号发生器(12.75/20/31.8/40 GHz)的宽度为19"。
功能与优势：
• 坚涛尺寸下完美结合性能与易用性
- R&S SMB100B具有出色的频谱纯度、极高的输出功率和全面的功能
- R&SSMB100B射频和微波信号发生器在小巧体积内集成了高性能与多功能性，同时提供全面功能和用户友好的操作体验。
- 频率范围从8 kHz到1,3,6,12.75,20,31.8和40 GHz。
- 使用R&SSZM频率倍增器，实现50GHz至170GHz的频谱扩展。
- R&S SMB100B模拟射频信号发生器(1/3/6GHz)采用2HU和3/4英寸宽的紧凑外形，R&S SMB100B模拟微波信号发生器(12.75/20/31.8/40 GHz)则为19英寸 宽度。
- 配备连接的R&S NRP功率传感器(通过USB)的R&S SMB100B射频信号发生器。
- 上下文感知的在线帮助提供全面的信息
- 带代码生成器的SCPI宏录制器，可自动记录手动设置并生成可执行的MATLAB脚本
• 信号质量精准无瑕
- 在10GHz处，SSB相位噪声非常低，测量值为<-112dBc，并且偏移为20kHz。
- 为了提升DUT的性能，信号源的质量必须远胜DUT的表现。创新的R&SSMB100B合成器设计在SSB相位、宽频带噪声抑制以及非谐波信号成分抑制方面均表现出色。
• 输出功率性能卓越
- 最高输出功率:1GHz时为34dBm，20GHz时为25dBm，40GHz时为19dBm(全部为实测值）。
- R&S SMBB-K31高输出功率选项适用于R&S SMB100B射频信号发生器，以及R&SSMBB-K33高输出功率选项适用于R&S SMB100B(12.75/20GHz)。以及适用于R&S SMB100B(31.8/40 GHz)的高输出功率选项R&S SMBB-K35是关键代码，且日后可轻松激活。R&S SMB100 B RF信号发生器使高功率选项得以通过R&S SMBIB-B32超高输出功率选项进行补充。
• 操作体验便捷随心
- 射频信号发生器操作简便，可与连接的R&SNRP功率传感器配合使用，并能模拟传统仪器。您还可以创建自己的用户菜单。
- 上下文敏感的在线帮助提供全面的信息。
- 带代码生成器的SCPI宏记录器，可自动记录手动设置并创建可执行的MATLAB脚本。
• 支持可变的参考频率输入/输出
- R&S SMB100B能够输出(或输入)多种参考信号。1MHz至100MHz可变的外部参考频率输入(R&SSMBB-K704选件)使R&S SMB100B能够轻松融入现有的测 试环境中。接收到的参考频率还可被发送至独立的参考输出端(详情请参阅数据手册)。借助1GHz参考频率输入和输出选项(R&S SMBB-B3选件)，可实现 R&SSMB100系列的各台仪器之间极佳的相位稳定性。
• 更新方便
- 当个别设备部件在整套ATE系统之前就已过时时，对过时的设备进行常规校准和维修既费时又昂贵，且颇具挑战性。用与之相当的最新仪器来替换过时的测试设备本应十分简便，且仅需进行有限的硬件和软件改动。R&SLegacyPro代码仿真技术能够完成这些改动，同时减轻工作负担并消除风险。
