产品概述：

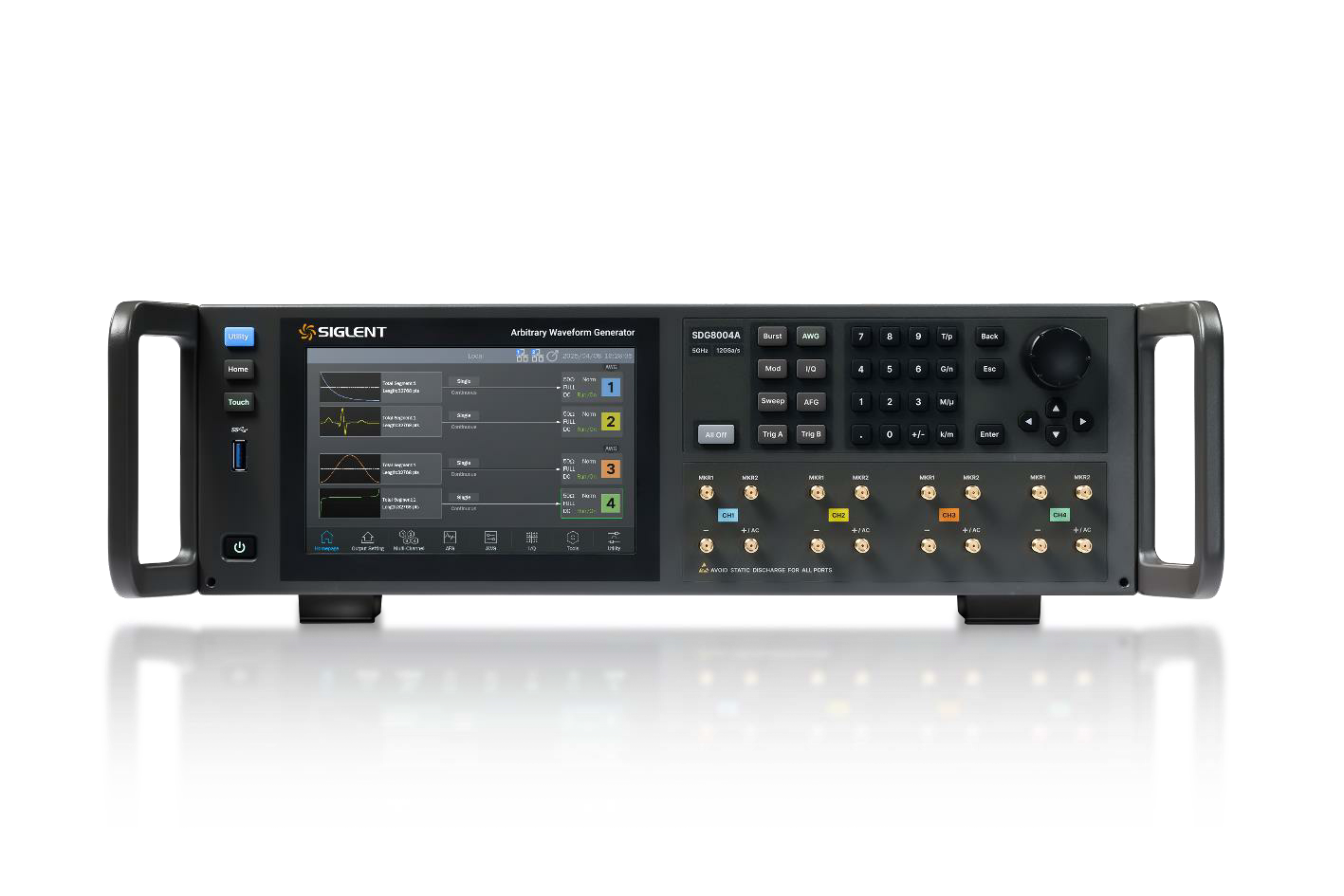

SDG8000A 系列函数 / 任意波形发生器，最大 4 个模拟输出通道，具备 16-bit 垂直分辨率，最高 12 GSa/s（内插）采样率，输出频率可达 5 GHz，最大调制带宽可达 2GHz。每通道最大 4G 样本点存储空间，无需牺牲信号带宽，提供更长的播放时间。配合 SigIQPro 还可提供蓝牙、WIFI、LTE 等通讯信号波形输出。此外，SDG8000A 还提供高速串行码型信号输出，支持复杂的多层级序列波输出，双脉冲、多音以及线性调频的功能，满足通讯、工业和科研领域广泛的测试需求。
特性与优点:
• 2/4通道，最高输出频率4 GHz（10 GSa/s采样率） / 5 GHz（12 GSa/s采样率）
• 16-bit 垂直分辨率
• 采用TrueArb 技术，逐点输出任意波，在保证不丢.失波形细节的前提下，能够以 100 Sa/s~5 GSa/s 的可变采样率输出低抖动波形
• 支持多层级序列波播放功能，满足复杂场景测试需 求，每通道最大存储深度4 Gpts
• 采用 EasyPulse 技术，能够输出低抖动的方波/脉 冲，同时脉冲波可以做到脉宽、上升/下降沿精细可 调，具备极高的调节分辨率和调节范围
• 支持单端和差分输出模式
• 支持双脉冲输出功能，可用于测量功率设备的开关参数及评估其动态特性
• 支持多音信号及线性调频信号输出
• 可输出最高 1.25 Gbps 的 PRBS 码型
• 丰富的模拟和数字调制功能
• 扫描和 Burst 功能
• 谐波发生功能
• 通道合并功能
• 可输出最高2 GHz带宽的矢量信号
• 支持蓝牙、OFDM、IOT、LTE、WIFI信号波形输出
• 196 种内建任意波
• 丰富的通信接口：标配USB Host，USB Device（USBTMC），LAN（VXI-11），选配 GPIB
• 内置250 GByte SSD硬盘
• 内建 WebServer 支持通过网页浏览器控制仪器
• 7 英寸彩色触摸显示屏，HDMI接口支持外置显示屏
型号和主要参数:
设计特色：
•高质量还原信号：SDG8000A 支持10 G（内插）或12 G（内插）采样率， 16-bit 垂直分辨率，高质量还原信号。
•更高的频率、更大的信号带宽：内置数字调制器，无需外部调制器，可以直接输出高达5 GHz 的RF信号。结合 SigIQPro 波形生成软件，可方便输 出5G NR、LTE、WLAN、Bluetooth、IoT等常用通讯协议 信号。SDG8000A 基带最大数据率 5 GSa/s，采用内部调制器， 信号最大调制带宽可达2 GHz。输出基带信号并采用外部 调制器的情况下，可支持4 GHz 的信号带宽。
•更窄的脉冲输出：得益于高数据率，SDG8000A 可输出脉宽低至250 ps的窄 脉冲，可满足芯片、汽车等大多数脉冲测试场景需求。
• 高速串行数据输出：SDG8000A 支持低抖动1.25 Gbps的高速串行码型输出， 可模拟高速串行数字通信测试。
• 更大的波形存储空间：每通道最大4 Gpts 的波形存储空间，最大采样率下，可播 放800 ms时间的波形，无需牺牲信号带宽，满足复杂场景 测试需求。
• 强大的多级序列播放功能：SDG8000A 支持 segment、sequence、scenario 多层级 序列波编辑和播放功能，以及灵活的播放控制设置，让创 建复杂的序列波变的更简单。
• 内置双脉冲、多音以及线性调频功能：内置多脉冲、多音以及线性调频功能，让专业测试变得更 简单。
