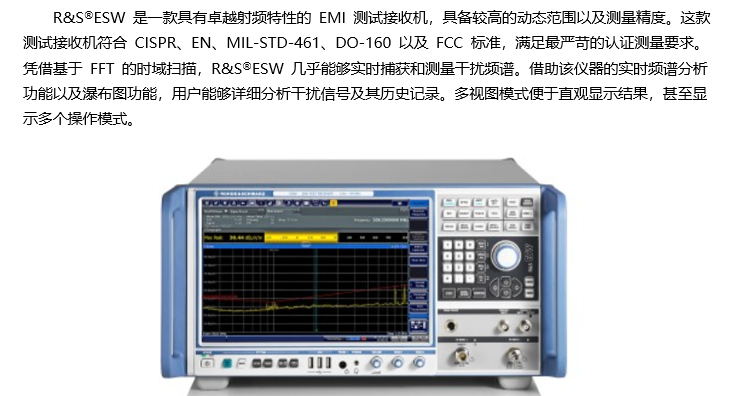

产品概述：

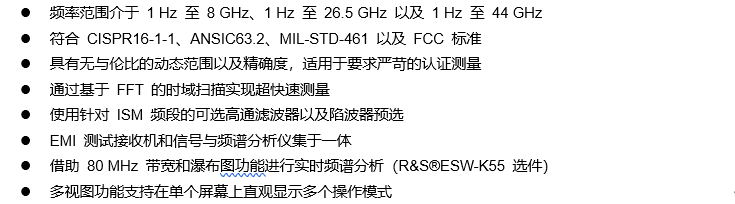

产品特点：
技术参数：
|
频率 |
||
|
频率范围 |
R&S®ESW8 |
1 Hz 至 8 GHz |
|
|
R&S®ESW26 |
1 Hz 至 26.5 GHz |
|
|
R&S®ESW44 |
1 Hz 至 44 GHz |
|
年老化率 |
R&S®ESW-B4 OCXO 精密频率基准 |
（标准值 ±1 × 10–7）±3 × 10–8 |
|
带宽 |
||
|
分辨率带宽 |
标准滤波器 (–3 dB) |
1 Hz 至 10 MHz |
|
|
EMI 滤波器 (–6 dB) |
|
|
检波器 |
接收机模式 |
最大峰值、最小峰值、准峰值、RMS 值、平均值、具有计量时间常数的平均值（CISPR 平均值）、RMS 平均值 (CISPR RMS) |
|
APD 测量功能 |
最低幅度概率 |
10–7 |
|
|
最长捕获时间 |
120 s |
|
|
捕获带宽 (–6 dB) |
200 Hz、9 kHz、120 kHz、1 MHz |
|
三阶截止点 (TOI) |
R&S®ESW8，R&S®ESW26，R&S®ESW44，射频衰减 = 0 dB，电平 2 × –15 dBm，∆f > 5 × 分辨率带宽，预选关闭，前置放大器关闭 |
10 MHz ≤ fin < 1 GHz，> +20 dBm，25 dBm（典型值） |
|
1 dB 压缩 |
射频衰减 = 0 dB，预选关闭，前置放大器关闭 |
fin ≤ 3 GHz，+15 dBm（标称值） |
|
预选滤波器 |
||
|
状态 |
接收机模式 |
始终开启 |
|
|
分析仪模式 |
开启/关闭（可选择） |
|
预选滤波器的数量 |
|
21 |
|
前置放大器 （可切换） |
1 kHz 至 8 GHz |
20 dB（标称值） |
|
显示平均噪声电平 (DANL) |
R&S®ESW8（接收机模式，射频衰减 = 0 dB，端接 = 50 Ω，对数刻度归一化为 1 Hz 分辨率带宽，分辨率带宽 = 1 kHz，视频带宽 = 1 Hz，+5°C 至 +40°C，预选开启，前置放大器开启） |
|
|
|
1 MHz ≤ f < 1 GHz |
<–165 dBm，典型值为 –168 dBm |
|
接收机模式 |
||
|
时域扫描 |
CISPR 频段 B，150 kHz 至 30 MHz，分辨率带宽 = 9 kHz，测量时间 = 100 ms，峰值检波器 |
110 ms（总测量时间） |
|
总体测量不确定度 |
||
|
预选关闭 |
10 MHz < f ≤ 3.6 GHz |
±0.27 dB |
|
尺寸（标称值） |
宽 × 高 × 深，包括前把手和后脚 |
462 mm × 240 mm × 504 mm (18.15 in × 9.44 in × 19.81 in) |
|
净重，不带选件（标称值） |
R&S®ESW8 |
20.6 kg (45.42 lb) |
|
|
R&S®ESW26 |
22.1 kg (48.72 lb) |
|
|
R&S®ESW44 |
25.2 kg (55.56 lb) |
