思仪4037系列频谱分析仪

产品概述：

4037系列频谱分析仪设计注重性能和成本的优化，两个系列共10个型号，兼顾中高端和中低端应用需求；设计技术先进且成熟，综合性能优异；侧重用户使用灵活性、便利性需求，测试速度快；具备自测试与自校准功能，性能稳定，测试数据重复性好；提供SCPI指令集和VISA及IVI仪器驱动库，程控开发效率高。该产品采用系列化设计思想，满足您的不同需求，可通过添加或删减选件，匹配您的测试需求。该产品提供中/英文两种操作界面，7英寸高亮度彩色微反液晶显示屏，分辨率高、视角宽，适应各种光线环境。采用标准3U高便携式机箱，结构坚固、轻便，通过CE安全认证。主要用于电子产品开发、生产线在线测试、组建自动测试系统等。

产品特点：

• 频率范围宽，低至30Hz，高达26.5GHz。

• 动态范围大，1dB增益压缩点0dBm，TOI（三阶截获点）+10dBm，DANL（显示平均噪声电平）优于-165dBm（内部前置放大器选件，1GHz处典型值）。

• 相位噪声性能优异，频偏10kHz处，达-110dBc/Hz（低相噪选件，典型值）。

• 扫描时间范围宽，非零频宽1ms～2000s，零频宽1us～4000s。

• 测试速度快，测试速率高达每秒90次。

• 全数字中频，频谱分辨率高，最小分辨率带宽达1Hz（FFT分析选件）。

• 自动校准，环境适应能力强。

• 提供扫频分析和FFT分析两种频谱分析模式，可灵活优化测试速度和动态范围。

• 分辨率带宽1-2-3-5步进。

• 提供常规、正峰值、负峰值、取样、平均值等多种视频检波方式，用户在测试不同类型的信号时可以灵活选择，快速获得所需测试结果。

• 提供多达6条显示轨迹，支持多条轨迹不同视频检波方式下的同步测试；提供多达12个频标，读数方式灵活，支持频标跨轨迹标识。

• 支持天线因子编辑功能，满足场强测试需要。

• 采用嵌入式计算机及多任务操作系统，方便对测试结果的存储、打印及数据共享。

• 采用7英寸高亮度彩色微反液晶显示屏，分辨率高、视角宽，在阳光照射下依然保持清晰的显示。

• 菜单操作简便、参数设置全面，支持外接鼠标、键盘、VGA进行测试操作。

• 提供3个USB2.0接口，支持移动存储设备和即插即用外设。

• 支持10M/100M自适应的网络互联。

• 支持GPIB、LAN程控，程控指令集符合SCPI 1999.0规范。提供符合规范要求且经过严格测试的VISA和IVI仪器驱动库，方便用户构建自动测试系统。

典型应用：

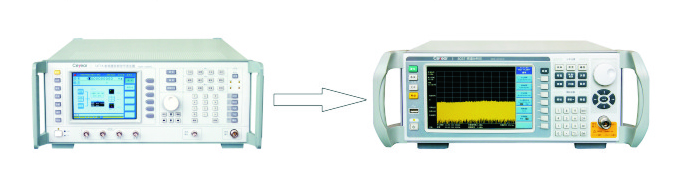

各类发射机及振荡源测试

     4037系列频谱分析仪可用于各类发射机本振、信号源及振荡器等的研制、生产与调试、测试等，对其进行频率、功率、寄生、谐波失真、相位噪声、调制等指标的测试。

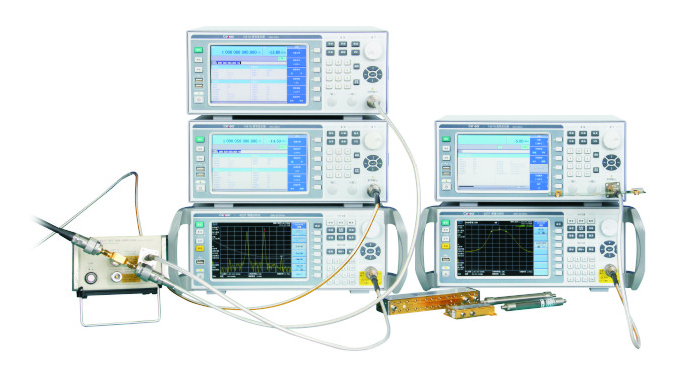

元器件及部件性能测试

     4037系列频谱分析仪除常规频谱分析测试应用外，与一台合成信号源组合，即可方便的构建一套大动态范围标量网络测试系统，可对滤波器、放大器、电缆、连接器等部件或元器件进行增益、插损、频率响应、带宽、谐波失真等传输参数的测量，配合电桥可实现反射参数的测量；与两台合成信号源组合使用，即可对放大器、混频器等有源或非线性部件进行增益压缩、三阶交调失真等参数的测试。

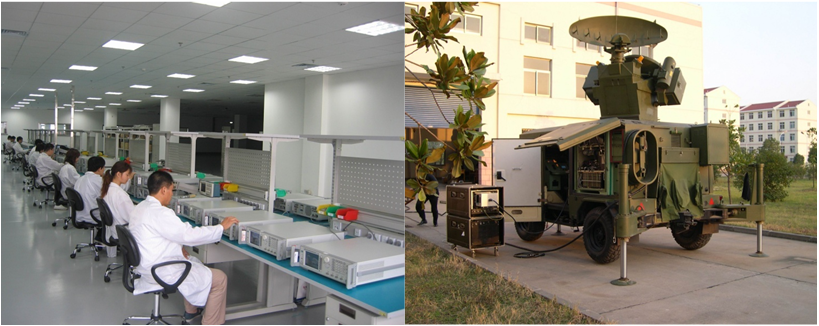

电子产品生产线测试及外场维护、检修

     4037系列频谱分析仪定位为中高档频谱分析仪，具有测试速度快、精度高、读数灵活等特点，非常适合用于生产线在线测试。同时，4037系列频谱分析仪实现了测试性能与机体结构很好的结合，一方面减小了整机的尺寸、重量和功耗，另一方面又保持了较高的性能指标，因此，也非常适合外场测试应用，尤其是需要现场故障诊断与维修的场合。
