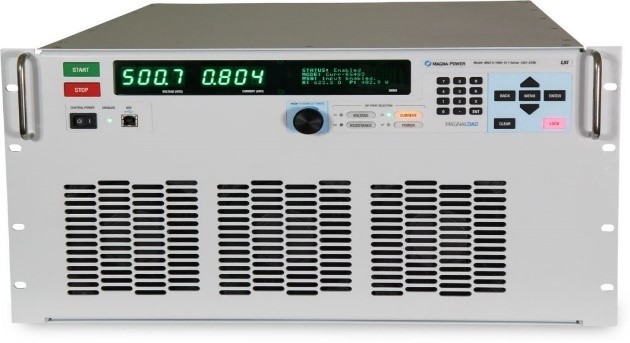

产品概述：
麦格纳电子设备公司的主动电阻技术已获得专利（美国专利编号 9,429,629），是电子负载的全新的方式。通过使用开关式的由电阻和MOSFET网络，并结合麦格纳电子设备公司的新MagnaLINK™分布式DSP架构，ARx系列产品的特性和功能与超越传统的电子负载，但其价格却只是其一部分。除16位精密电压、电流、电阻、功率和分路调节器控制模式外，ARx系列还提供可变电阻控制模式，可直接控制产品的内部电阻网络。 最后，无带宽限制的电子负载控制模式可实现真正的阶梯负载响应。
产品特点：
-
MagnaLINK™分布式DSP架构
-
16位数字化编程和显示器分辨率
-
SCPI远程编程API
-
多种控制模式，包括：电压、电流、功率、电阻、分路调节器和变阻器
-
多种运行范围
-
集成前置和后置USB全面控制接口，RS485和双MagnaLINK™接口， 且适用LXI TCP/IP以太网和IEEE-488通用接口总线GPIB。
-
数字化即插即用主从式操作
-
可编程保护限值
-
可配置的外部模拟-数字用户输入/输出
-
在美国设计并生产
可变电阻模式：
- 阶梯负载响应，可对麦格纳负载开关电阻矩阵提供直接实时控制。共有31 种电阻器状态可用。每种电阻器状态均有关联功率极限，且低于并不得超 过麦格纳负载的满量程额定功率。启用直流输入时，电阻器状态间可实时切换，达到其最大额定功率。只要未超过任一电阻器状态的功率限值，均可实现满量度额定输出电压或满量度额定输出电流。 31种可变电阻的电阻值因型号而有所不同。对某一特定型号的可变电阻状态，其电阻值计算方式如下：（电阻器参考值）x（电阻器乘数） 。
水冷、主动电阻技术
WRx系列凭借主动电阻技术，提供与传统电子负载一致的性 能，价格却只占其一小部分，同时 具有即时切换被动电阻器的能力。
使用麦格纳电子设备公司的主动电阻技术，开关电阻器与MOSFET 管串联。高性能的DSP可和谐地同时控制各耗散单元。假定通过分流电阻器的功率忽略不计，耗散于负载电阻器R1的功率是IL x VR1， 耗散于MOSFET Q1的功率是IL x VQ1。对于MOSFET，电阻器可在更高的温度下运行，简化了无源元件的冷却需求。将VQ1调小、VQ2调大，系统成本比纯半导体电子负载更低。通过二元切换矩可调节R1电阻器取值。最后，保持将电阻器切换增量调小、范围增大，可保证线性模块的电压最低，且运行范围处于最宽状态。
电阻负载的优势在于其可靠度及耗散功率的每瓦成本，而MOSFET的优势在于其速度性能和能在宽广操作范围耗散功率的能力。主动电阻技术结合开关电阻和MOSFET，极大降低了产品成本，增加了新型控制模式，并仍能保持16位高精度性能。

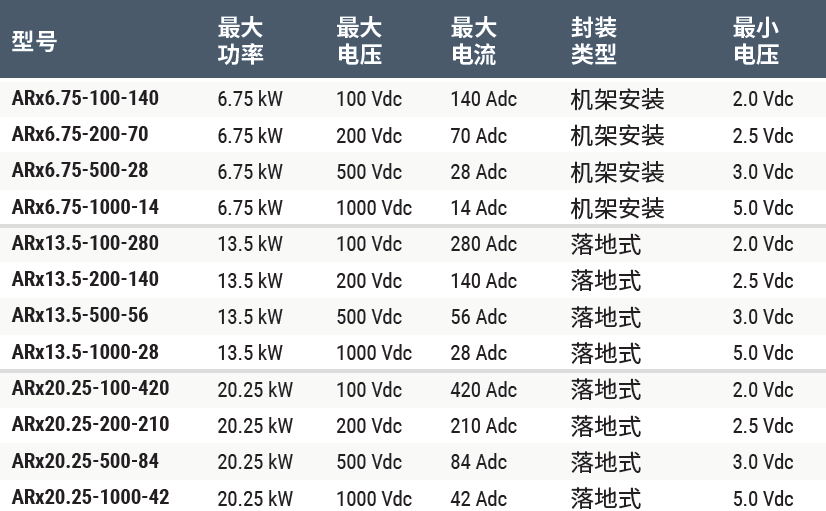

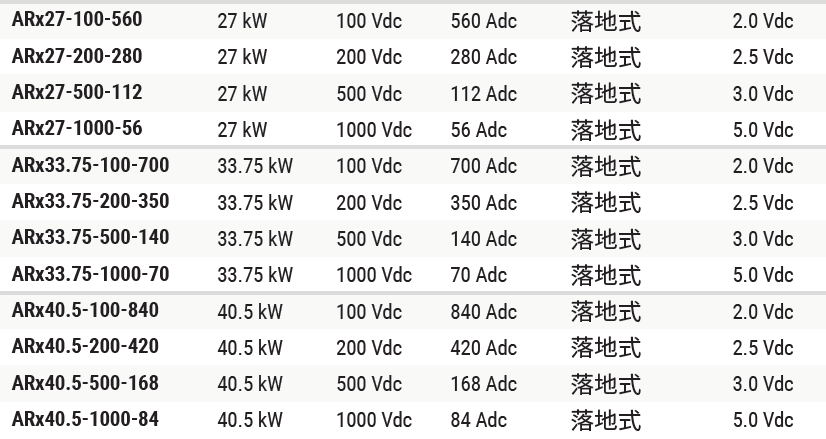

技术参数：
