产品概述：

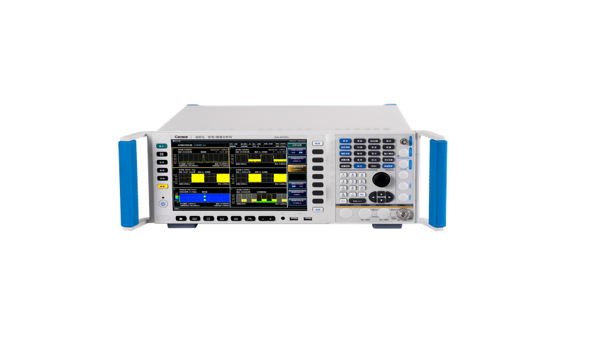

4051系列信号/频谱分析仪是中电科仪器仪表有限公司信号/频谱分析仪中的高性能旗舰产品，具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务。具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
产品特点：
-
●宽频率覆盖范围
-
●优良的测试接收性能
-
● 全面的频谱分析能力
-
● 丰富的测量应用功能
-
● 强大的射频信号流盘与回放分析功能
-
● 灵活的模拟信号输出接口
-
● 便捷的操作特性
典型应用：
-
● 电子系统性能综合评估：作为多用途多功能的通用信号及频谱分析仪表，4051可广泛应用于雷达、通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
-
● 发射机和接收机测试和诊断：应用4051提供的频谱分析、一键功率测量套件、瞬态分析、模拟解调分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机测试提供全面的诊断服务。
-
● 直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
-
● 电磁信号射频流盘应用：可用于大型武器装备试验过程中的信号数据记录空间电磁频谱环境采集记录等应用。
技术参数：
|
型号 直流耦合 交流耦合 4051A 3Hz～4GHz 10MHz～4GHz 4051B 3Hz～9GHz 10MHz～9GHz 4051C 3Hz～13.2GHz 10MHz～13.2GHz 4051D 3Hz～18GHz 10MHz～18GHz 4051E 3Hz～26.5GHz 10MHz～26.5GHz 4051F 3Hz～40GHz 10MHz～40GHz 4051G 3Hz～45GHz 10MHz～45GHz 4051H 3Hz～50GHz 10MHz～50GHz 4051L 3Hz～67GHz /
|
|
|
10MHz 精密频率参考 |
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率： ± 1×10-7/年 温度稳定度： ± 1.5×10-8（20°C ~ 30°C） ± 5×10-8（0°C ~ 50°C） 校准准确度： ± 4×10-8 |
|
频率读出准确度 |
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） |
|
频率计数准确度 |
±（频率读数×频率参考准确度＋0.1Hz） |
|
频宽 |
范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） |
|
扫描时间范围 |
频宽≥10Hz： 1ms～6000s 频宽=0Hz： 1us～6000s |
|
分辨率带宽 |
范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz 转换不确定度： ± 0.3dB 1Hz～10MHz ± 1.0 dB 20MHz |
|
分析带宽 |
标配：10MHz 选件H38A:40MHz 选件H38B:200MHz 选件H38C:550MHz |
|
视频带宽 |
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） |
|
触发方式 |
自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器 |
|
检波方式 |
正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 |
|
相位噪声 |
频偏 指标 典型值 100Hz -96dBc/Hz -105dBc/Hz 1kHz -115dBc/Hz -118dBc/Hz 10kHz -125dBc/Hz -129dBc/Hz 100kHz -125dBc/Hz -129dBc/Hz
|
|
剩余调频 （分辨率带宽10Hz，视频带宽10 Hz） |
≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数 |
