FLB系列模拟光端机 产品简介
模拟光端机是一款宽带微波的光纤传输系统，用于替代同轴电缆线传输，可以减少传统同轴电缆传输中电磁辐射、电磁干扰等电磁兼容问题，为复杂电磁环境下射频信号传输提供保证，适用于高频宽带、远距离信号传输等对信号质量要求较高的场景，具有更高的系统可靠性。

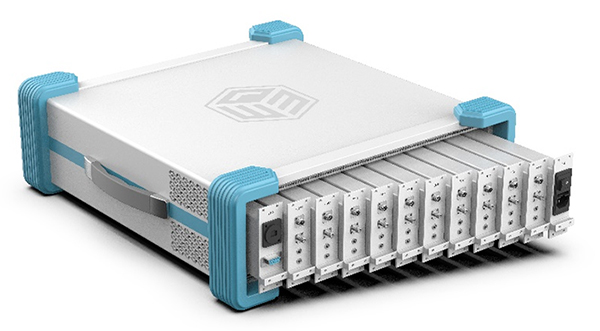

该产品采用模块化设计，具有单道模块可更换功能，接收发射模块自由搭配，支持10通道信号传输。工作频率提供100kHz6GHz、100kHz~40GHz可选，采用标准19英寸上架机箱，也可根据客户要求设计，提供小型化高可靠性产品。
FLB系列模拟光端机 功能特点
- 覆盖100k~18GHz频段；
- 适用于高频、超宽带、模拟量、长距离传输；
- 替代同轴电缆，减少波导的需求，降低系统复杂度和成本；
- 采用光纤传输，减少信号传输损耗，提供更高的信号质量；
- 便于多极化检测，可实现信号的全面检测和分析。
FLB系列模拟光端机 产品应用
- 雷达、通信基站射频信号传输；
- 卫星、广播、电视信号传输；
- 天文射电望远镜；
- 微波暗室电磁兼容测试。
FLB系列模拟光端机 产品规格
FLBC10型模拟光端机（100k-6GHz）
| 射频参数 | 单位 | 最小值 | 典型值 | 最大值 |
| S参数 | ||||
| 工作频率 | Hz | 100kHz | 6G | |
| 链路增益@常温 | dB | 20±2.5@根据光预算可定制 | ||
| 带内平坦度 | dB | ±2 | ||
| 增益稳定性@恒温 | dB/24h | ±0.15 | ||
| 输入输出阻抗 | Ω | 50 | ||
| TX/RX VSWR@50Ω 输入/输出 | ≤2:1 | |||
| 动态范围 | ||||
| 输入电平 | dBm | -70 | 0 | |
| 饱和输入 | dBm | ≥-20 | ||
| 无杂散动态范围(SFDR) | dB/Hz2/3 | 90 | ||
| 噪声系数 (NF)2 | dB | ≤20 | ||
| 非线性 | ||||
| 三阶交调[IMD]3 (-10dBm输出) | dBc | ≤-50 | ||
| 无关杂散信号 | dBc | ≤-70 | ||
| 群时延 | ns | 1.5 | ||
| 附加 | 功能 | |||
| 健康管理@6GHz以下定制 |
1）具有根据传输距离（光损耗）自适应调节参数功能； 2）具有掉电保存/上电恢复功能； 3）具有接收端前面板光信号告警/正常指示灯显示功能； 4）具有输入电信号功率检测与输入饱和告警/正常指示灯显示功能； 5）有VFD或LED显示（工作状态、通信方式、增益、输入功率、设备型号/序号等）及活动屏保功能； 6）具有入网参数（串口、网口、IP 地址等）面板可设置功能； 7）具有工作参数（增益）可面板设置功能； 8）具有设备型号/序号或总体规定的设备唯一标识查询响应功能； 9）具有不开机箱进行设备固件升级的能力。 |
|||
| 增益可调@6GHz以下定制 | -20dB~20dB @0.5dB步进 | |||
| 接口 | 型号 | |||
| AC输入/接口 | AC220V±10% 50Hz±2.5Hz/带保险丝阴三芯电源插座 | |||
| 射频输入输出接口 | SMA-50K | |||
| 光输入输出接口 | FC/APC | |||
| 控制接口 | DB-9S(RS-232/RS-485)/RJ45 | |||
| 千兆输入输出接口 | RJ45 | |||
FLBKA10型模拟光端机（100k-40GHz）
| 射频参数 | 单位 | 最小值 | 典型值 | 最大值 |
| S参数 | ||||
| 工作频率 | Hz | 100kHz | 40G | |
| 链路增益@常温 | dB | 20±2.5@根据光预算可定制 | ||
| 带内平坦度 | dB | ±4 | ||
| 增益稳定性@恒温 | dB/24h | ±0.15 | ||
| 输入输出阻抗 | Ω | 50 | ||
| TX/RX VSWR@50Ω 输入/输出 | ≤2.5:1 | |||
| 动态范围 | ||||
| 输入电平 | dBm | -70 | 0 | |
| 饱和输入 | dBm | ≥-20 | ||
| 无杂散动态范围(SFDR) | dB/Hz2/3 | 90 | ||
| 噪声系数 (NF)2 | dB | ≤25 | ||
| 非线性 | ||||
| 三阶交调[IMD]3 (-10dBm输出) | dBc | ≤-50 | ||
| 无关杂散信号 | dBc | ≤-70 | ||
| 群时延 | ns | 1.5 | ||
| 接口 | 型号 | |||
| AC输入/接口 | AC220V±10% 50Hz±2.5Hz/带保险丝阴三芯电源插座 | |||
| 射频输入输出接口 | 2.92-50K | |||
| 光输入输出接口 | FC/APC | |||
| 控制接口 | DB-9S(RS-232/RS-485)/RJ45 | |||
| 千兆输入输出接口 | RJ45 | |||
| 光学参数 | ||||
| 激光器输出功率 | dBm | 7 | 8 | 10 |
| 光预算 | dB |
4dB-20Km@1550nm 10dB-50Km@1550nm 14dB-70Km@1550nm 20dB-100Km@1550nm |
||
| 激光器中心波长 | nm |
1550±10@可定制1310， 支持CWDM/DWDM |
||
| 接收光波长 | nm | 1100~1650 | ||
| 光纤类型 | SMF-28e | |||
| 极限参数 | ||||
| 工作温度 | ℃ | +5 | +55 | |
| 存储温度 | ℃ | -25 | +70 | |
| 外形尺寸 |
标准19英寸上架机箱， 可定制小型化产品 |
|||
| 设备重量 | Kg | ≤15 | ||
FLB系列模拟光端机 外形尺寸
1）前面板：
前面板：主要放置射频输出接口、激光输出输入接口、激光输入输出控制按键、电源开关。前面板结构示意图见下图所示。
 |
 |
|
FLBC10型模拟光端机（100kHz~6GHz） |
FLBKA10型模拟光端机（100kHz~40GHz） |
（10通道产品前面板示例，FLB系列产品支持前面板功能及接口定制）
2）后面板：
后面板：5mm厚的铝板，主要放置控制接口、程序更新接口、电源接口（含保险丝）。后面板结构示意图见下图所示。
（10通道产品后面板示例，FLB系列产品最高支持16通道）

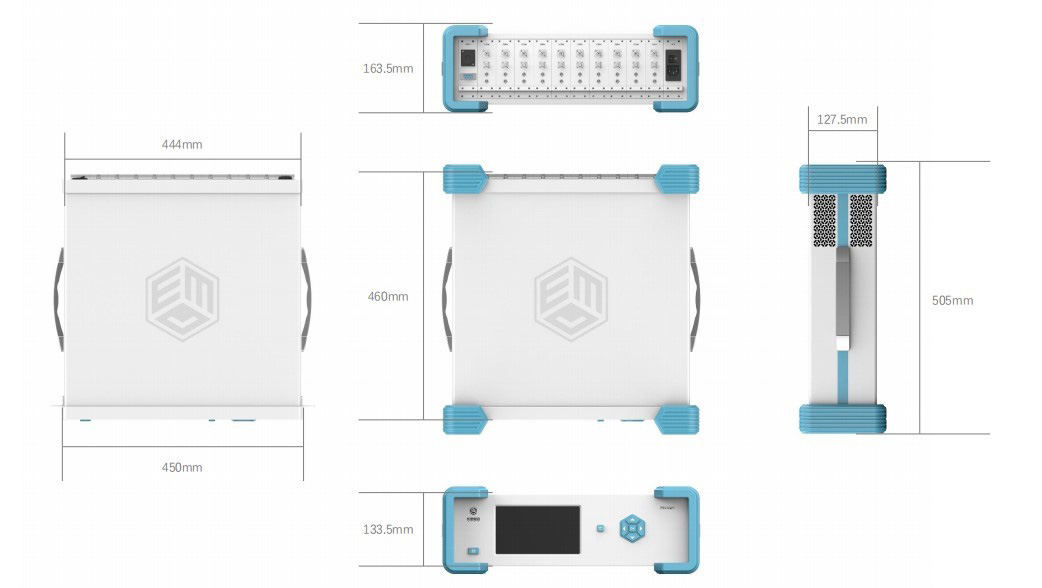

3）机箱结构：
备注：机箱高度与光端机通道数相关
| 通道数 | ≤2 | 使用1U机箱 | ≤8 | 使用2U机箱 |
| ≤12 | 使用3U机箱 | ≤16 | 使用4U机箱 |
如有扩展订制需求请与我司相关负责人联系。

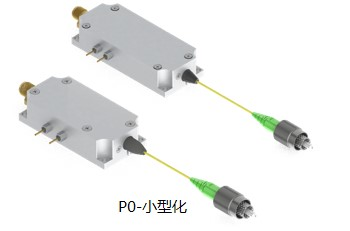

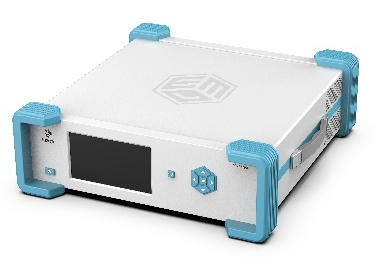

提供小型化收发模块定制，示例图片如下：
