产品概述：
3672系列矢量网络分析仪产品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是雷达、通信、导航等系统的科研、生产过程中必不可少的测试设备。

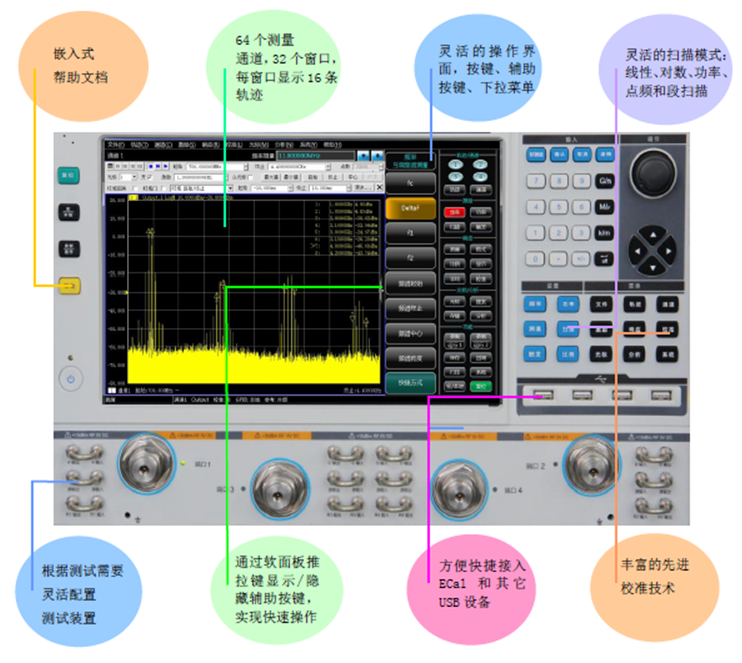

功能特点：
- 校准类型灵活可选，兼容多种校准件
- 支持多窗口、多通道测量，快速执行复杂测试方案
- 具有对数幅度、线性幅度、驻波、Smith圆图等多种显示格式
- 具有USB、GPIB、LAN和VGA接口
- 中/英文操作界面，12.1英寸1280*800高分辨率多点触控显示屏
- 录制/运行，一键式操作简化测量设置步骤，提高工作效率
- 具有一体化脉冲S参数测量、时域测量、混频器测量、增益压缩二维扫描、支持THz扩频、天线与RCS测量接收等功能
技术参数：
|
频率特性 |
|||
|
频率范围 |
10MHz～13.5/26.5GHz |
||
|
频率分辨率 |
1Hz |
||
|
频率准确度 |
±1×10-7（23℃±3℃） |
||
|
端口谐波抑制 |
典型值 | ||
|
1dB压缩电平 |
/ |
+13dBm | |
|
脉冲特性 |
典型值 | ||
|
网络参数特性 |
典型值 | ||
|
中频带宽 |
1Hz～5MHz |
||
|
幅度显示分辨率 |
0.001dB/div |
||
|
相位显示分辨率 |
0.01°/div |
||
|
参考电平幅度设置要求值 |
-500～+500dB |
||
|
参考电平相位设置要求值 |
-500～+500° |
||
|
一般特性 |
|||
|
端口接头形式 |
3.5mm（阳头），系统阻抗50欧姆 |
||
|
测量端口数 |
3672A/B标配：2端口；3672A/B-400选件：4端口 |
||
|
外设接口 |
USB接口、GPIB接口、VGA接口、LAN接口 |
||
|
操作系统 |
Windows 7 |
||
|
显示方式 |
12.1英寸高分辨率触摸显示屏 |
||
|
外形尺寸 |
宽´高´深=426mm×266mm×550mm（不含底脚、把手） |
||
|
最大功耗 |
400W |
||
|
电源输入形式 |
50Hz单相220V或者50Hz/60Hz单相110V交流电 |
||
|
最大重量 |
42kg |
||
