中电仪器推出40GHz信号源分析仪

作者：admin      时间：2020年05月04日

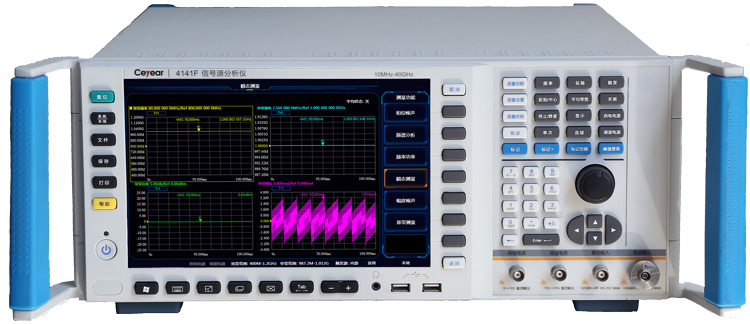

据思仪官网消息：中电仪器4月首发Ceyear思仪新品-4141系列信号源分析仪，可实现频率10MHz~40GHz、功率-20dBm~+20dBm内的相位噪声、幅度噪声、基带噪声、频谱、频率功率、瞬态等多种测量功能。4141系列信号源分析仪采用双通道互相关技术，具备优异的相位噪声、幅度噪声和基带噪声测量灵敏度，是本振等各类信号源设计、生产及维护的好帮手。


最新发布的4141系列信号源分析仪采用正交锁相技术将相位噪声与幅度噪声进行分离，避免了频谱仪法测量相位噪声无法剥离幅度噪声的缺点，可以准确测量相位噪声。同时采用双通道互相关技术提高了测量灵敏度，还具有宽带测量模式，可以准确测量漂移信号（VCO等）的相位噪声。

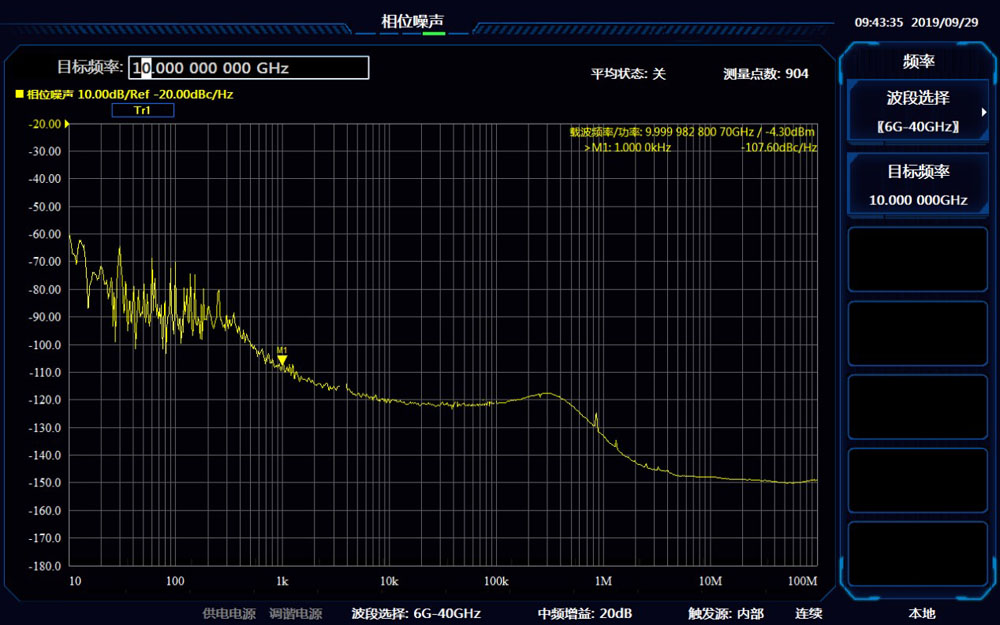

相位噪声测量（标准模式）

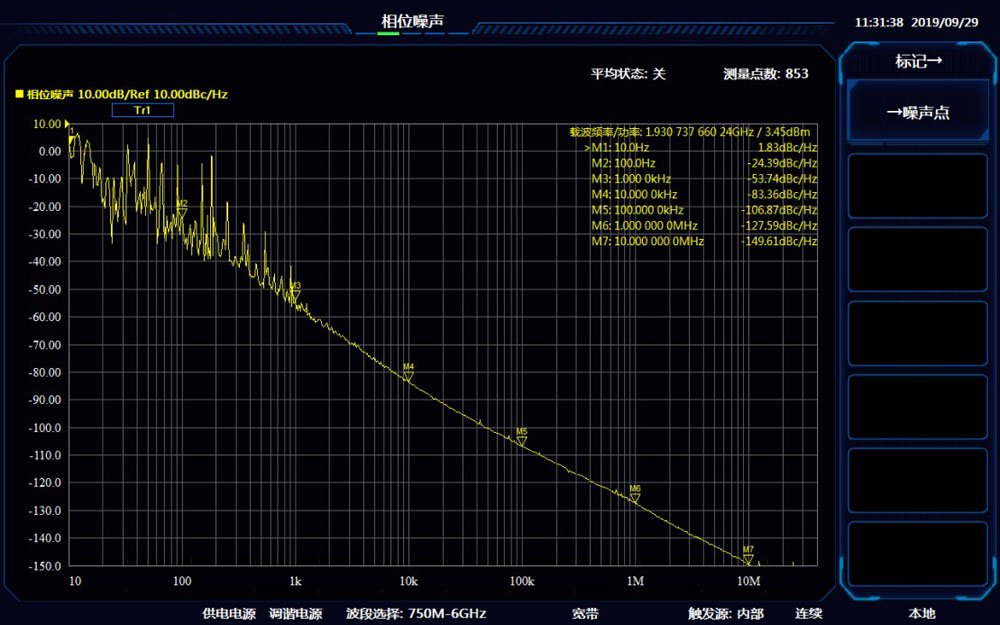

相位噪声测量（宽带模式）

在一定工作条件下相位噪声与幅度噪声会相互转化，独立测量这两种噪声十分必要，4141系列信号源分析仪采用数字检波技术将幅度噪声提取出来进行测量，工程师可以通过对链路各节点的幅度噪声和相位噪声进行对比分析，从而定位问题，优化设计。
